北斗GNSS地表位移監測站采用差分RTK技術，水平精度±2.5mm+1ppm，垂直精度±5mm+1ppm，支持離線解算，廣泛應用于大壩、橋梁、滑坡等工程安全監測領域。

北斗/GNSS地表位移監測站是一種基于全球?qū)Ш叫l(wèi)星系統的高精度變形監測設備，通過差分RTK技術實現毫米級的位移監測能力。設備可同時接收北斗、GPS、GLONASS等多系統衛星信號，結合實時動態差分定位算法，消除信號傳輸過程中產生的各類誤差，將定位精度提升至毫米級別。在實際監測場景中，該設備水平精度達到±2.5毫米加百萬分之一，垂直精度達到±5毫米加百萬分之一，能夠精準感知壩體沉降、橋梁撓度、邊坡蠕變等微小形變過程。

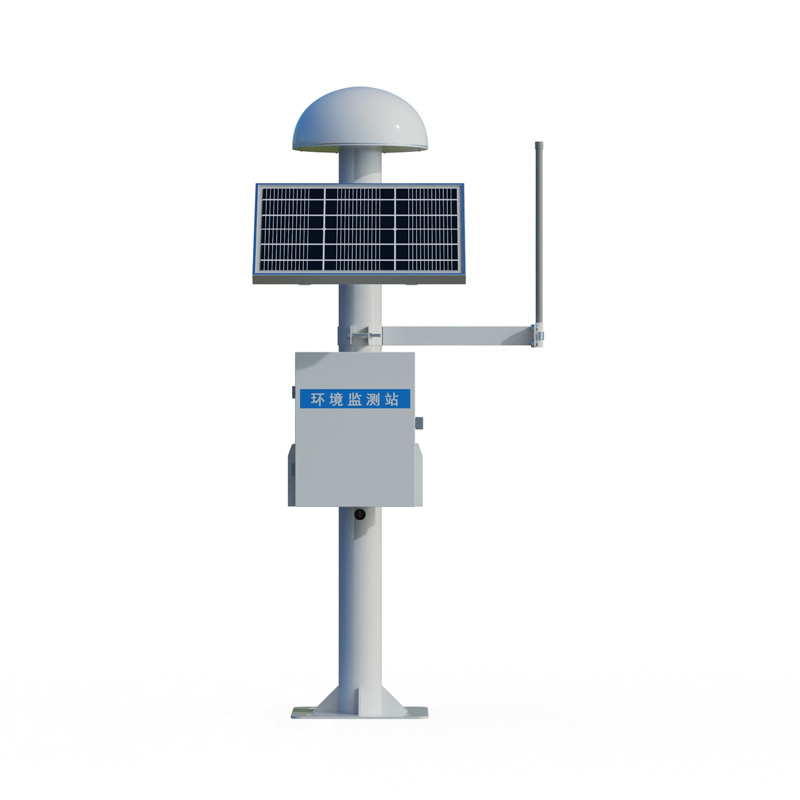

北斗GNSS地表位移監測站采用一體式設計，將GNSS接收機、高精度監測天線、太陽能供電系統、4G或北斗雙模通訊模塊集成于一體，無需復雜布線和分體組裝，現場僅需固定立桿即可完成安裝調試。設備標配30W太陽能板和20Ah儲能電池，可在無市電接入的野外偏遠環境中實現全年24小時不間斷運行，徹底擺脫對外部供電的依賴。傳感器功耗僅0.25瓦，整機功耗控制在1瓦以內，太陽能供電系統可在連續陰雨天仍維持設備正常運轉。

天線配置方面，北斗GNSS地表位移監測站采用扼流圈天線并復合磁性吸波材料，有效抑制多徑效應帶來的信號干擾，確保在復雜地形和電磁環境下仍能保持穩定的信號接收質量。通信協議支持Modbus-RTU，設備端可直接完成離線解算，輸出垂直與水平方向的位移量，無需依賴后端云平臺進行二次計算，同時兼容RTCM3差分?jǐn)?shù)據格式，便于接入不同廠商的基準站網絡。

在工程應用層面，北斗GNSS地表位移監測站已在大壩安全監測、橋梁健康檢測、滑坡預警等多個領域?qū)崿F(xiàn)規模化部署。三峽樞紐北斗高精度監測系統覆蓋大壩主體、邊坡、船閘等關鍵部位，其自主研發的單北斗解算系統與同期高精度視準線法獲得的監測成果相比，差值保持在1.1毫米以內。永康市楊溪水庫引入北斗高精度位移監測系統后，持續追蹤壩體表面位移變形量，以毫米級監測精度實現了壩體運行動態管理。甘肅電投九甸峽水電站依托北斗定位技術布設了22個GNSS測點，實時捕捉滑坡體和邊坡關鍵區域的微小形變，數據超出預警閾值時系統自動觸發分級預警。

北斗GNSS地表位移監測站的安裝需要遵循一定的技術要求。基準站和測量站周圍不宜有高大建筑物遮擋，基線距離推薦控制在500米以內，最大不超過2公里，且盡量選擇同海拔安裝。天線應保證在20米范圍內處于最高點，安裝底座需牢固可靠。設備工作環境覆蓋零下40攝氏度至零上85攝氏度，相對濕度0%至95%無凝露條件下均可正常運行。對于超過2公里甚至10公里的基線距離，由于電磁環境和地形的影響，位移精度可能降低至10厘米級別。

隨著工程安全監測對精度和實時性要求的不斷提高，北斗/GNSS地表位移監測站以其高精度、低功耗、一體化部署的技術優勢，正在成為地質災害防控和重大工程結構健康監測的核心裝備。
